| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | ISO9001,CE,RoHS,UL |
| 모델 번호 | RCN0404A |

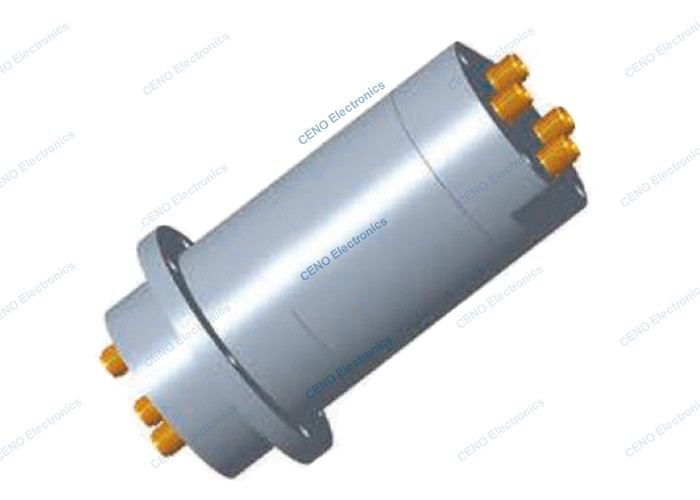

안테나 슬리프 링 4 채널 SMA-F 라디오 주파수 회전 관절
RCN0404A는 CENO의 신제품인 4채널 RF 로터리 조인트로, RCN 시스템 제품으로 속한다. 이 시리즈의 슬리프 링은 레이더 산업을 위해 설계된 비표준 맞춤형 시리즈이다.RF 회전 관절은 현재와 신호를 통합 할 수 있습니다연동의 주파수는 DC에서 50GHz까지, 채널 수는 1개에서 5개까지입니다. RF 회전 연동은 안정적인 성능을 가지고 있습니다.EMC 전자기 호환성 요구 사항을 충족합니다., 그리고 다양한 레이더 안테나 시스템에서 널리 사용됩니다.
특징
신청서
선택 사항
사양
|
RCN0404A |
사양 | |||
| 채널 | CH1 | CH2 | CH3 | CH4 |
| 인터페이스 | SMA-F ((50Ω) | SMA-F ((50Ω) | SMA-F ((50Ω) | SMA-F ((50Ω) |
| 주파수 범위 | DC-4GHz | DC-4GHz | DC-4GHz | DC-4GHz |
| 스타일 | 난 | 난 | 난 | 난 |
| 평균 전력 | 50W | 10W | 10W | 10W |
| VSWR 최대 | 1.3 | 1.5 | 1.5 | 1.5 |
| VSWR WOW, 최대 | 0.1 | 0.1 | 0.1 | 0.1 |
| 삽입 손실, 최대 | 10.3dB | 1dB | 1dB | 1dB |
| 삽입 손실, 와우, 맥스 | 00.1dB | 00.1dB | 00.1dB | 00.1dB |
| 단열, 분 | 55dB | 55dB | 55dB | 55dB |
| 위상 안정성, 최대 | 1도 | 4도 | 4도 | 4도 |
| 작업 속도 | 0~30rpm | |||
| 사용 기간,분 | 5x106회전 | |||
| 토크, 맥스 | 0.8Nm@정상적인 온도 | |||
| 소재 | 알루미늄 합금 | |||
| 표면 처리 | 전기 전도성 산화 | |||
| 순중량 | 700g | |||
| IP 등급 | IP60 | |||
|
작업 온도 저장 온도 |
-40°C~+70°C -50°C~+70°C |
|||
| 작업 습도 | 95% | |||
윤곽 도면
왜 CENO와
CENO는 슬립 링 분야에서 기술적으로 연구 개발, 제조 및 판매를 하는 회사입니다.우리는 제품 품질과 신뢰할 수있는 성능을 보장하기 위해 고급 장비와 고 정밀 테스트 장비를 갖추고 있습니다시설 면적은 3000 평방 미터이며 중국?? 진에 위치하고 있습니다.
인증
ISO9001, CE, RoHS, UL, 폭발 방지
CENO 장점
엔지니어링 팀의 구성원은 슬립 링 분야에서 10 년 이상의 경험을 가지고 있습니다.
CENO가 제공하는 서비스
24시간 7일 컨설팅 서비스
대량 생산과 맞춤형 생산
360° 회전 시스템을 위한 솔루션 제공.
어떤 360 ° 회전 시스템에 대한 요구 사항에 대해 저희에게 문의하는 것을 환영합니다. 우리는 귀하의 문의에 신속히 응답 할 수있는 한 번의 서비스를 제공합니다.
언제든 저희에게 연락하세요
