| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | ISO9001,CE,RoHS,UL |
| 모델 번호 | ECN000-06P1-06S-01R |

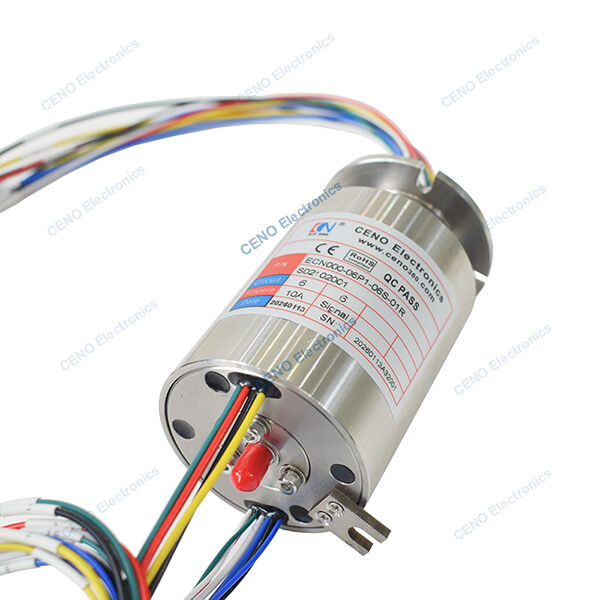

저온 통합 전력 RF 슬립 링 및 무선 주파수 회전 조인트
ECN000-06P1-06S-01R은 CENO 통합 슬립 링으로, 전력 회로와 1채널 RF를 DC~30GHz 주파수로 결합하며 -55°C ~ +85°C 환경에 적합합니다. CENO 통합 슬립 링은 전력 슬립 링, 포지, RF 회전 인터페이스, 유압/공압 채널과 같은 다양한 전송 모듈을 고도로 통합한 다기능 회전 연결 솔루션입니다. 복잡한 시스템에서 전기, 광, 신호 및 유체/가스의 동시 회전 전송을 위해 특별히 설계되었습니다. 자세한 내용은 당사에 문의하십시오.
사양
| ECN000-06P1-06S-01R사양 | |
| 전류 및 회로 | 6 *10A; 6 * 신호 |
| 정격 전압 | 0 ~ 240 VAC/VDC |
| 내전압 | ≥500VAC@50Hz |
| 절연 저항 | ≥500MΩ@500VDC |
| 접촉 저항 파형 | ≤ 10mΩ |
| 온도 | -40°C~+70°C(W); -55°C~+85°C (S) |
| 작업 습도 | 60 %RH |
| IP 보호 등급 | IP61 |
| 작동 속도 | 0~60rpm |
| 외경 | Ø56mm |
| 접점 재질 | 귀금속 |
| 하우징 재질 | 스테인리스 스틸 |
| RF | 매개변수 |
| 채널 | 1 |
| 주파수 범위 | DC-30GHz |
| 전력 (18GHz) | 20w@18GHz |
| VSWR, 최대 |
1.35@DC~8GHz; 1.75@DC8~18GHz; 2.5@DC18~30GHz |
| VSWR WOW, 최대 | 0.15 |
| 삽입 손실, 최대 | 0.15dB |
| 위상 360 변화, 최대 | 1.5dB |
특징
1 선택 가능한 RF 채널 최대 8개
2 전력 회로 1 - 300개 선택 가능
3 안정적인 성능, 다양한 기능
4 저온 -55°C~+85°C에 적합
5 쉬운 설치 및 유지 보수 불필요.
응용 분야
1 레이더 안테나
2 HD 비디오
3 위성 지상국
4 전송 장비
5 의료 장비
선택 사항
1 회로, 전압, 채널
2 주파수 범위
3 구조
4 보호 등급
5 작동 속도 및 온도
개략도
