| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | ISO9001,CE,RoHS,UL |
| 모델 번호 | ECN000-09P2-19S-02EG-01R |

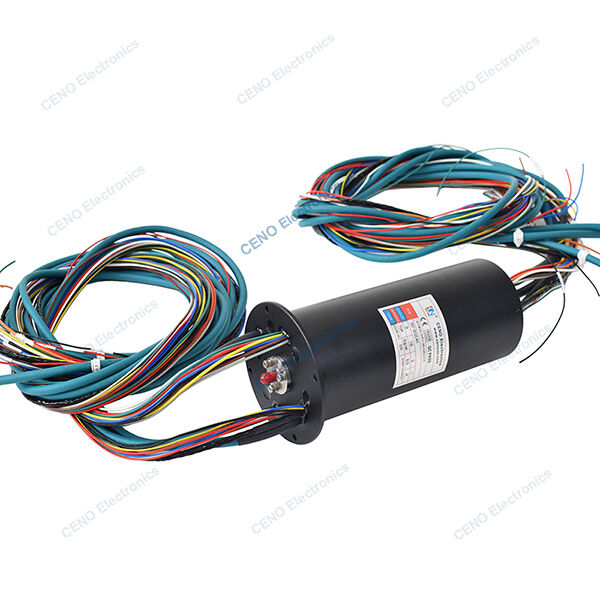

인코더 이더넷 신호 및 무선 주파수 회전 조인트와 RF 슬립 링 통합
ECN000-09P2-19S-02EG-01R은 CENO 통합 슬립 링으로 전기 동력, 인코더, CANBUS, 이더넷 및 약한 신호를 결합합니다. CENO 통합 슬립 링은 다양한 전송 모듈과 고도로 통합되어 다기능 회전 연결 솔루션을 형성할 수 있으며, 복잡한 시스템에 특히 사용됩니다. 모듈식 설계를 특징으로 하며 다양한 채널 조합 및 사용자 정의 옵션을 지원합니다. 자세한 내용은 CENO 전문가 팀에 문의하십시오.
사양
| ECN000-09P2-19S-02EG-01R사양 | |
| 전류 및 회로 | 9 * 10A; 2 * 7A; 1 * 인코더; 1 * CANBUS; 2 * 이더넷 신호; 6 * 신호 |
| 정격 전압 | 0 ~ 220 VAC/VDC |
| 절연 강도 | ≥1000VAC@50Hz; 300VAC@50Hz |
| 절연 저항 | ≥500MΩ@500VDC; ≥100MΩ@100VDC |
| 접촉 저항 파형 | ≤ 70mΩ |
| 작동 온도 | -25°C~+55°C(W); -30°C~+65°C(S) |
| 작동 습도 | 95 %RH |
| IP 보호 등급 | IP51 |
| 작동 속도 | 0~60rpm |
| 내부 / 외부 직경 | Ø38.1mm / Ø76mm |
| 접점 재질 | 귀금속 / 금 대 금 |
| 하우징 재질 | 알루미늄 합금 |
| RF | 매개변수 |
| 주파수 범위 | DC-18GH |
| 커넥터 유형 | SMA - F(50Ω) |
| 삽입 손실 | ≤0.3dB |
| 삽입 손실률 | ≤0.05dB |
| VSWR, 최대 | ≤ 1.25 |
| VSWR WOW, 최대 | ≤ 0.05 |
| 평균 피크 전력 | 100w@DC-2GHz; 50w@DC2-8GHz; 250w@DC8-15GHz; 20w@DC15-18GHz |
특징
1 인코더, Canbus, 이더넷, RF 및 전기 동력 통합
2 RF 신호 최대 1-8 채널
3 안정적인 전송, 문자열 코드 없음
4 쉬운 설치 및 유지 보수 불필요
응용 분야
1 레이더 안테나
2 고화질 비디오
3 위성 지구국
4 EMC 시스템
5 의료 장비
선택 사항
1 회로, 전압, 전류
2 신호 및 데이터
3 접점 / 하우징 재질
4 보호 등급
5 작동 속도 및 온도
개략도
