| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | CE,RoHS,ISO9001,UL |
| 모델 번호 | ECN000-01S-01F-B |

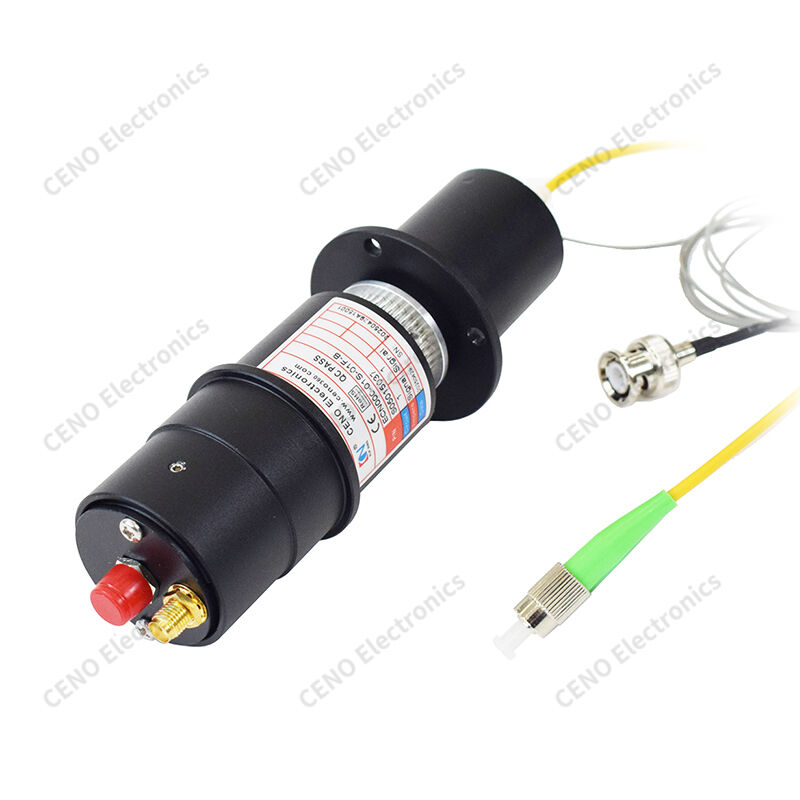

광섬유 1개와 RF 동축 1개가 포함된 광전기 하이브리드 슬립 링
ECN000-01S-01F-B는 CENO 통합 광전기 하이브리드 슬립 링으로 1개의 파이버 채널과 1개의 RF 동축 채널을 단일 장치에 결합하여 광 고속 데이터와 무선 주파수 신호를 동시에 전송하는 동시에 무한 360° 연속 회전을 가능하게 합니다. 완전히 차폐된 검정색 알루마이트 알루미늄 하우징을 갖춘 정밀 회전식 커플링 구조를 채택하여 전자기 간섭을 효과적으로 차단합니다. 고정 플랜지 측에 표준 ST 광섬유 피그테일 및 동축 신호 와이어가 장착되어 있고, 보호 캡이 있는 회전 로터 엔드가 장착되어 초저 신호 감쇠로 안정적인 고속 회전을 지원하며, 케이블 비틀림 손상 없이 혼합 광학 및 RF 신호 전송이 필요한 회전 장비에 이상적입니다.
특징
응용
선택 과목
사양
|
ECN000-01S-01F-B |
사양 |
|
보호등급 |
IP51 |
|
작동 습도 |
60%RH 이하 |
|
작동 온도 |
-40°C ~ +80°C |
|
케이블 사양 |
동축 케이블 RG178 |
|
작동 전압 |
0~24VAC/VDC |
|
회로수/전류 |
1채널 × 동축 신호 |
|
유전 강도 |
회로 간 ≥500VAC @ 50Hz |
|
절연저항 |
≥500MΩ @ 500VDC |
|
접촉저항 변동값 |
≤30mΩ(50rpm에서) |
|
작동 속도 |
0~6000rpm |
|
케이블 길이 |
로터 측면: 60mm; 고정자 측: 1000mm |
|
접촉 재료 |
귀금속 |
|
하우징 재질 |
알루미늄 합금 |
외형도
통합 슬립 링은 CENO 비표준 시리즈입니다. 전류, 신호 회로 및 광섬유 조인트를 통합하기 위해 특수 용도에 따라 POWER/SIGNAL + FIBER OPTIC ROTARY JOINT 설계가 이루어졌습니다. 전류는 최대 수백 암페어에 달할 수 있으며 신호는 관련 애플리케이션에 따라 모든 종류의 신호 유형 기반을 포괄할 수 있습니다. 광섬유 조인트에는 신호 채널부터 수십 개의 채널까지 다양한 채널을 갖춘 시겔 모드와 멀티 모드가 있습니다. 이러한 종류의 일체형 슬립링은 성능과 다양한 기능이 뛰어나 옵션 전동 크레인에 널리 사용됩니다.
