| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | CE,RoHS,ISO9001,UL |
| 모델 번호 | ECN000-01S-Z |

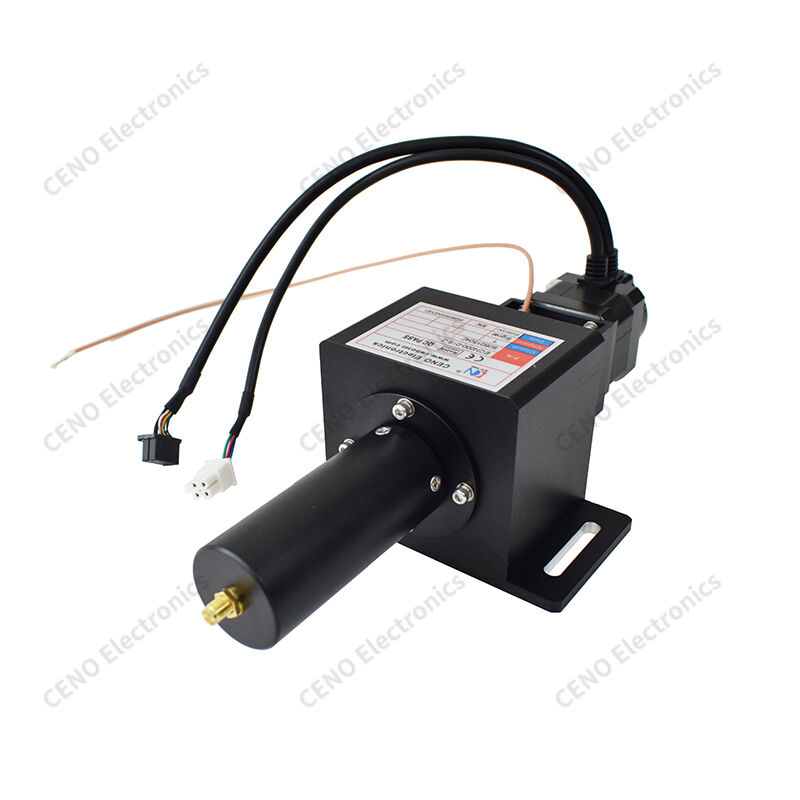

하나의 RF 동축 채널이 있는 하이브리드 슬립 링
ECN000-01S-Z는 CENO 통합 하이브리드 슬립 링으로 다중 채널 약한 전류 제어 회로와 하나의 RF 동축 채널을 결합하여 무제한 360° 연속 회전을 허용하여 저전압 제어 신호와 고주파수 RF 신호를 동시에 전송할 수 있습니다. 축 방향 진동을 상쇄하고 내부 정밀 접점 어셈블리를 보호하기 위한 주름진 버퍼 구성 요소가 특징이며, 유연한 설치를 위해 슬롯형 조정 가능한 장착 플레이트와 쌍을 이룹니다.
특징
응용
선택 과목
사양
|
ECN000-01S-Z |
사양 |
|
보호등급 |
IP51 |
|
작동 습도 |
60%RH 이하 |
|
작동 온도 |
-20°C ~ +60°C |
|
작동 전압 |
240VAC |
|
회로수/전류 |
1채널 × 고주파 신호 |
|
유전 강도 |
회로 간 ≥500V @ 50Hz |
|
절연저항 |
100MΩ @ 100VDC |
|
접촉저항 변동값 |
30mΩ 이하(30rps/15rps에서) |
|
작동 속도 |
0~2000rpm |
|
케이블 길이 |
로터 측면: 300mm; 고정자 측: 300mm |
|
접촉 재료 |
귀금속 |
|
하우징 재질 |
알루미늄 합금, 샌드블라스트 처리 및 검정색 알루마이트 처리 |
외형도
통합 슬립 링은 CENO 비표준 시리즈입니다. 전류, 신호 회로 및 광섬유 조인트를 통합하기 위해 특수 용도에 따라 POWER/SIGNAL + FIBER OPTIC ROTARY JOINT 설계가 이루어졌습니다. 전류는 최대 수백 암페어에 달할 수 있으며 신호는 관련 애플리케이션에 따라 모든 종류의 신호 유형 기반을 포괄할 수 있습니다. 광섬유 조인트에는 신호 채널부터 수십 개의 채널까지 다양한 채널을 갖춘 시겔 모드와 멀티 모드가 있습니다. 이러한 종류의 일체형 슬립링은 성능과 다양한 기능이 뛰어나 옵션 전동 크레인에 널리 사용됩니다.
