| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | CE, RoHS, ISO9001 |
| 모델 번호 | ECN-CSA-25P6 |

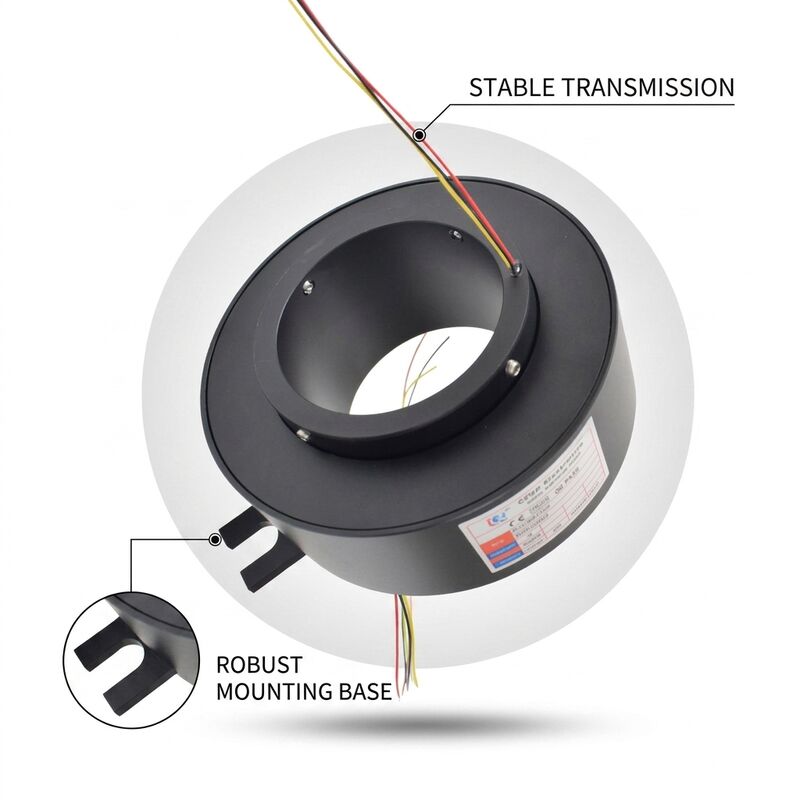

ECN-CSA-25P6는 공간이 매우 중요한 포장 기계 및 산업 자동화 애플리케이션을 위해 특별히 설계된 완전 맞춤형 컴팩트 스루홀 슬립 링입니다. 25mm 센터 보어를 특징으로 하는 이 할로우 샤프트 로터리 조인트는 케이블, 샤프트 또는 공압 라인이 코어를 직접 통과할 수 있도록 하여 좁은 장비 레이아웃에서 기계적 통합을 단순화합니다. 이 슬립 링은 단일 회전 인터페이스를 통해 전기 전류와 저수준 제어 신호를 동시에 전송할 수 있어 자동 포장 라인, 회전 충진 기계 및 360도 연속 회전이 필수적인 인덱싱 테이블에 최적의 선택입니다. 각 장치는 고객 사양에 따라 제조되며, 다양한 자동화 환경에서 다양한 운영 요구 사항을 충족하기 위해 구성 가능한 회로 수, 전류 정격, 리드 와이어 유형 및 장착 옵션을 사용할 수 있습니다.
주요 특징| 매개변수 | 사양 |
|---|---|
| 스루 보어 크기 | 25mm (최대 2000mm까지 맞춤 가능) |
| 회로 수 | 6 / 12 / 18 / 24 (구성 가능) |
| 전류 정격 | 신호 회로당 2A / 전력 회로당 10A |
| 전압 정격 | 380VAC |
| 전기 노이즈 | 100밀리오옴 이하 (최대) |
| 내전압 | 회로 간 1000V@50Hz 이상 |
| 절연 저항 | 500MΩ @ 500VDC |
| 작동 속도 | 0 – 300 rpm |
| 접점 재질 | 금 대 금 귀금속 합금 |
| 보호 등급 | IP54 (요청 시 더 높은 등급 가능) |
| 작동 온도 | -20°C ~ +60°C |
| 리드 와이어 크기 | AWG22# (신호) / AWG17# (전력) |
| 하우징 재질 | 아노다이즈 마감 알루미늄 합금 |
| 장착 유형 | 안티 로테이션 탭이 있는 플랜지 마운트 |
이 컴팩트 스루홀 슬립 링은 신뢰성과 공간 효율성을 모두 요구하는 포장 기계 및 자동화 시스템을 위해 특별히 제작되었습니다. 수직 성형-충진-밀봉 포장 기계에서 25mm 보어는 중앙 구동 샤프트를 수용하며, 통합 신호 채널은 열 밀봉 조 및 필름 장력 롤러의 센서 피드백을 실시간으로 전달합니다. 회전 충진 및 캡핑 시스템에서 전력 회로는 전동 충진 헤드를 구동하고 신호선은 중단 없이 충진 수준 데이터 및 밸브 위치 명령을 전송합니다. 자동 포장 및 팔레타이징 장비는 결합된 전력 및 제어 전송의 이점을 누릴 수 있어 회전 팔이 중앙 PLC 컨트롤러와의 통신을 유지하면서 지속적으로 회전할 수 있습니다. 컴팩트한 하우징은 또한 이 모델을 자동차 조립 스테이션, 반도체 웨이퍼 처리 로봇, 제약 블리스터 포장 라인 및 CNC 공구 교환기에서 사용되는 인덱싱 회전 테이블에 이상적으로 만듭니다. 추가 애플리케이션에는 인쇄기 회전 실린더, 음료수 병 충진 캐러셀 및 재료 분류 시스템의 컨베이어 벨트 스위블 조인트가 포함됩니다.
포장 및 품질 보증모든 ECN-CSA-25P6 스루홀 슬립 링은 배송 전에 엄격한 테스트를 거칩니다. 여기에는 24시간 연속 런인 테스트, 절연 저항 측정, 내전압 검증 및 정격 부하 조건에서의 전기 노이즈 분석이 포함됩니다. 각 장치는 정전기 방지 보호 폼에 개별적으로 포장되고 운송 중 습기 침투를 방지하기 위해 건조제 팩이 포함된 강화 수출 등급 골판지 상자에 담겨 있습니다. 대량 주문은 가장자리 보호대와 스트래핑이 있는 훈증 처리된 목재 팔레트에 추가로 고정됩니다. CENO는 ISO9001:2015 품질 경영 인증을 보유하고 있으며 모든 제품에는 CE 및 RoHS 규정 준수 표시가 있습니다. 포괄적인 12개월 보증은 제조 결함을 보장하며, 당사의 엔지니어링 팀은 통합 문제 해결, 맞춤형 구성 설계 및 애프터 서비스에 대한 평생 기술 지원을 제공합니다. OEM 및 전 세계 유통 파트너를 지원하기 위해 개인 라벨링, 맞춤형 바코드 및 드롭 배송 arrangements가 포함된 맞춤형 포장이 요청 시 제공됩니다.
