| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | ISO9001,CE,RoHS |
| 모델 번호 | QCN0502-45S-06EM |

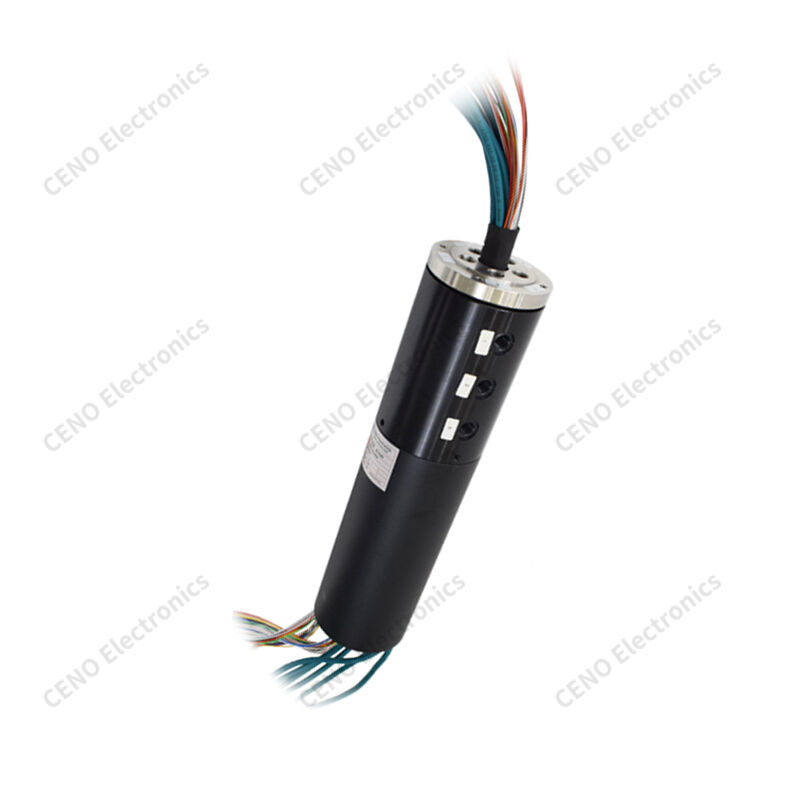

360° 회전을 위한 공압-전기 통합 슬립 링 (다채널 공기 포함)
QCN0502-45S-06EM은 CENO 공압-전기 통합 슬립 링으로, 다채널 공압 로터리 조인트, 고전류 차폐 전력 회로 및 다심 신호 라인을 하나의 컴팩트한 알루미늄 실린더로 통합하여 튜브나 케이블이 꼬이지 않고 무제한 360° 연속 회전을 지원합니다. 여러 개의 독립적인 밀봉된 공기 포트, 분리된 차폐 전력 케이블 및 다색 얇은 신호 와이어가 장착되어 압축 공기, 진공, 전원 공급 장치 및 정밀 제어 신호를 동시에 안정적으로 전송합니다. 스테인리스 스틸 장착 플랜지와 검은색 양극 산화 처리된 하우징을 채택하여 복잡한 자동화 회전 스테이션에 대한 CE 및 RoHS 표준을 준수하며 다중 경로 가스-전기 동기 전송이 필요합니다.
특징
응용 분야
옵션
사양
|
QCN0502-45S-06EM |
사양 |
|
보호 등급 |
IP51 |
|
작동 습도 |
60% RH 미만 |
|
작동 온도 |
-20°C ~ +60°C |
|
와이어 사양 |
AWG #24 주석 도금 테플론 와이어; CAT6 |
|
작동 전압 |
0 ~ 30 VAC/VDC |
|
링/채널 전류 정격 |
45 채널 × 신호; 6 그룹 × 100 Mbps 이더넷 |
|
내전압 |
300 Hz에서 50 Hz 사이의 모든 두 채널 간 ≥300 VAC |
|
절연 저항 |
300 VDC에서 ≥100 MΩ |
|
접촉 저항 변동 |
50 rpm에서 ≤30 mΩ |
|
와이어 길이 |
로터: 450mm; 스테이터: 4,000mm |
|
작동 속도 |
0 ~ 20 rpm |
|
장착 방법 |
로터 플랜지 장착 |
|
접촉 재료 |
귀금속 / 금 대 금 |
|
하우징 재료 |
스테인리스 스틸 + 알루미늄 합금 |
|
|
|
|
채널 수 |
5 채널 × 압축 공기 (연결 인터페이스: G1/4" 나사, ø8mm 튜브와 호환) |
|
작동 압력 |
1.0 MPa |
|
회전 토크 |
≤10.0 N·m |
개략도
비고
당사의 서비스
1. 24시간 이내에 문의에 회신합니다.
2. 관심 있는 품목을 알려주시면 최대한 빨리 새로운 문의를 받는 대로 합리적인 가격을 제공해 드리겠습니다.
3. 질문에 자세히 답변해 드립니다.
4. 당사 제품 사용 중 발생한 문제를 해결해 드립니다.
5. 향후 협력을 위해 샘플을 제공해 드립니다.
자주 묻는 질문
1. 우리는 무엇을 합니까?
우리는 고품질 슬립 링의 개발, 설계, 제조에 중점을 두고 회전 시스템에 대한 다양한 솔루션을 제공합니다.
2. 사업을 얼마나 오래 해왔습니까?
CENO는 2009년부터 슬립 링 사업을 시작했습니다. 수천 명의 고객이 당사 제품 또는 서비스를 수락했습니다.
3. 슬립 링이란 무엇입니까?
슬립 링은 고정 구조물에서 회전 구조물로 전력 및 전기 신호를 전송할 수 있도록 하는 전자 기계 장치입니다. 슬립 링은 전력 또는 신호를 전송하면서 회전이 필요한 모든 전자 기계 시스템에 사용할 수 있습니다. 기계적 성능을 향상시키고 시스템 작동을 단순화하며 움직이는 조인트에서 늘어뜨려진 손상되기 쉬운 전선을 제거할 수 있습니다.
4. 슬립 링을 어떻게 선택합니까?
슬립 링 솔루션의 적절한 선택은 총 회로 수, 회로당 전압 및 전류, 작동 속도 및 장착 유형을 포함한 응용 분야의 작동 매개변수에 대한 세부 정보가 필요합니다. 검색을 시작하기 좋은 곳은 당사의 표준 슬립 링입니다. 맞춤형/수정된 솔루션이 가장 가능성이 높다고 확신하거나 선택에 도움이 필요한 경우 당사에 연락하여 시작하십시오.
5. 맞춤형 슬립 링을 제공합니까?
예, 맞춤형/수정된 솔루션이 가장 가능성이 높다고 확신하거나 선택에 도움이 필요한 경우 당사에 연락하여 시작하십시오. 당사의 엔지니어는 귀하의 요구에 완벽한 솔루션을 제공할 것입니다.
