| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | CE,RoHS,ISO9001,UL |
| 모델 번호 | RCN01-18HZ |

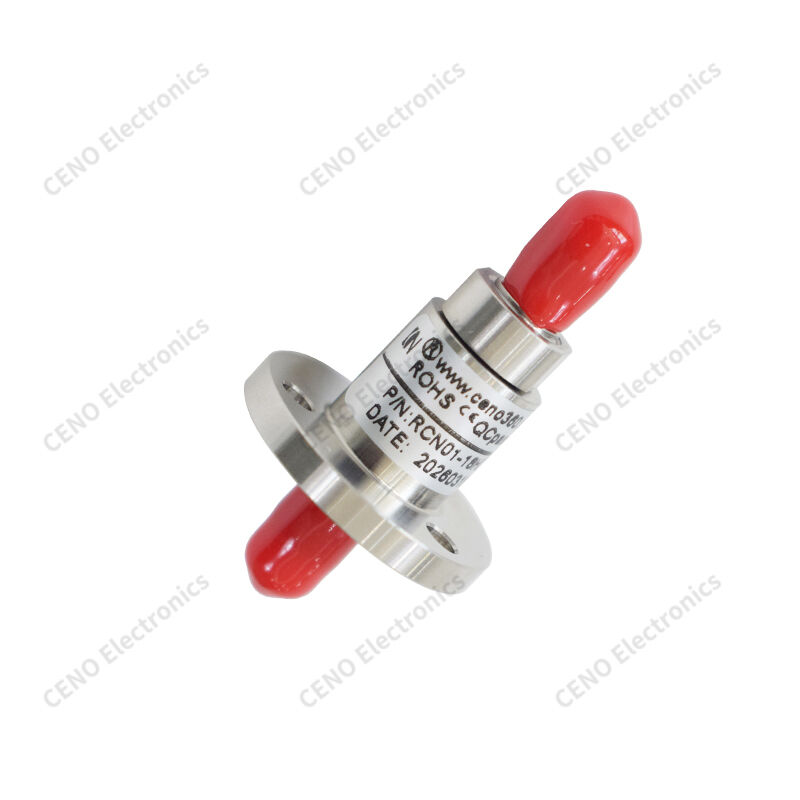

플랜지 마운트 단일 채널 RF 회전 관절
RCN01-18HZ는 CENO 플랜지에 장착된 단일 채널 RF 회전 관절으로 정지 및 회전 장비 사이의 고주파 전파 신호의 연속 360° 회전 전송을 제공합니다.회전 중에 안정적인 임피던스 매칭을 유지하기 위해 정밀하게 가공된 동축 내부 구멍으로 제작되었습니다., 그것은 낮은 삽입 손실과 가벼운 VSWR 변동을 실현합니다. 스테인리스 스틸 가구와 마모 저항 접촉 코팅을 채택하여 구성 요소는 일관성있는 장기 전기 성능을 보장합니다.이 표준화 로터리 커넥터는 RoHS 요구 사항을 준수, 대량 도매 공급을 지원 합니다. 다양한 마이크로 웨브 테스트 및 무선 회전 장비 요구 사항을 충족시키기 위해 주파수 범위, 커넥터 유형 및 표시 옵션에 대한 사용자 정의가 가능합니다.
특징
신청서
선택 사항
사양
|
RCN01-18HZ |
사양 |
|
채널 |
1 |
|
인터페이스 타입 |
SMA-K (50Ω) |
|
주파수 범위 |
DC-18GHz |
|
평균 전력, 최대 |
100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz |
|
VSWR, 맥스 |
1.25 |
|
VSWR 변동, 최대 |
0.05 |
|
삽입 손실, 최대 |
00.3dB |
|
삽입 손실 변동, 최대 |
00.05dB |
|
회전 속도, 맥스 |
300회속 |
|
시작 토크 |
≤0.1Nm |
|
작동 온도 |
-40°C+70°C |
|
저장 온도 |
-55°C~+85°C |
|
습도 |
<95% |
|
주택 재료 |
스테인리스 스틸 |
|
보호 등급 |
IP41 |
윤곽 도면
통합 슬리프 링은 CENO 비 표준 시리즈입니다. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT 특수 응용 프로그램에 따라 설계, 전류, 신호 회로 및 광섬유 관절을 통합합니다.그 전류는 수 백 Amp에 도달 할 수 있고 그 신호는 관련 응용 프로그램에 대한 모든 종류의 신호 유형 기반을 커버 할 수 있습니다.. 광섬유 관절은 신호 채널에서 수십 개의 채널에 diverous 채널과 sigell 모드 및 멀티 모드를 포함합니다. 이러한 종류의 통합 슬리퍼링은 좋은 성능과 다양한 기능을 얻습니다.그 다음 그것은 옵션 전기 크레인에서 널리 사용됩니다.
