| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | CE,RoHS,UL,ISO9001 |
| 모델 번호 | BHCN-C-13400-1060-66P-02EG |

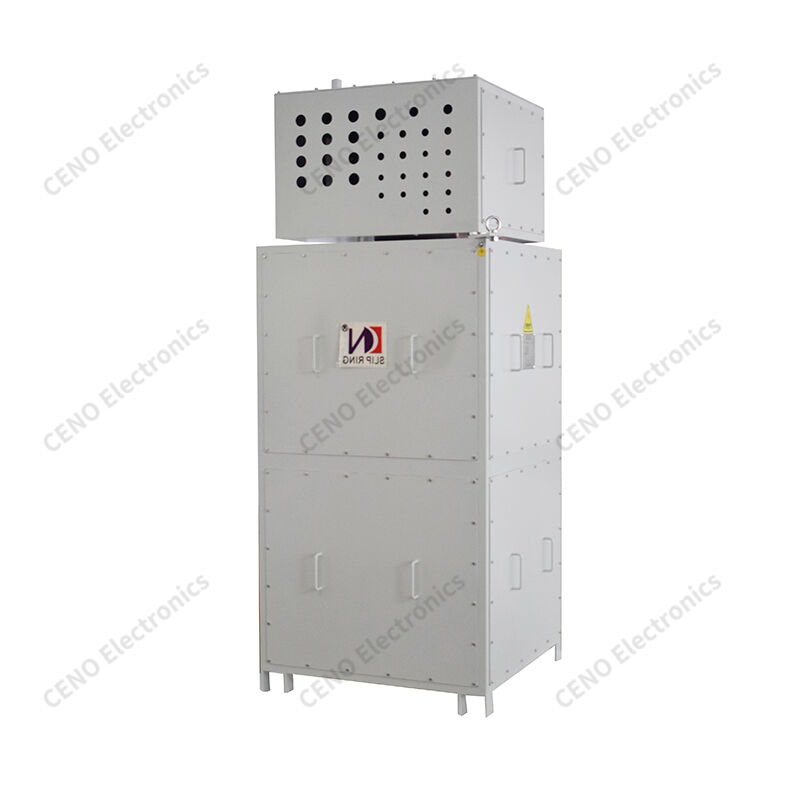

3단 카본 브러시 슬립 링 (매트릭스 환기 기능)
BHCN-C-13400-1060-66P-02EG는 대용량 채널이 필요한 중장비 회전 장비용으로 설계된 CENO 카본 브러시 슬립 링입니다. 3단 격리 컴파트먼트 설계를 채택하여 전력 및 신호 회로를 분리하여 간섭 방지 성능을 향상시켰습니다. 독립적인 서비스 해치와 열 방출을 위한 매트릭스 환기 구멍, 현장 설치를 간소화하는 플로어 마운트 발 및 리프팅 러그가 장착되어 있습니다. 대규모 프로젝트에 대해 공장 검증을 거쳐 케이블 꼬임을 방지하고 시스템 통합 업체의 현장 유지보수 작업량을 줄이면서 일관된 전력 및 신호 전송을 제공합니다.
특징
응용 분야
옵션
사양
|
BHCN-C-13400-1060-66P-02EG |
사양 |
|
보호 등급 |
IP54 |
|
작동 습도 |
95% 미만 (20°C) |
|
작동 온도 |
–20°C ~ +55°C |
|
작동 속도 |
0–5 rpm |
|
작동 전압 |
0–690 VAC/VDC |
|
링/전류 정격 |
1회로 × 400 A (PE); 12회로 × 400 A (690 VAC); 3회로 × 60 A (690 VAC); 4회로 × 60 A (380 VAC); 3회로 × 100 A (380 VAC) |
|
절연 내압 |
두 회로 간 ≥1500 VAC @ 60 Hz |
|
절연 저항 |
500 MΩ @ 500 VDC |
|
접촉 저항 변동 |
≤10 mΩ (50 rpm에서 측정) |
|
접촉 재료 |
구리-흑연 |
|
단자 |
나사식 연결 단자 |
|
유지보수 |
정기적인 유지보수 필요 |
|
|
|
|
작동 전압 |
0–230 VAC/VDC |
|
링/전류 정격 |
1회로 × 16 A (IE); 2회로 × 10 A (230 V); 63회로 (신호용); 기가비트 이더넷 2개 그룹 |
|
절연 내압 |
두 전력 회로 간 ≥1000 VAC @ 50 Hz; 두 신호 회로 간 ≥300 VAC @ 60 Hz |
|
절연 저항 |
500 MΩ @ 300 VDC (전력); 100 MΩ @ 100 VDC (전력) |
|
접촉 저항 변동 |
≤30 mΩ (50 rpm에서 측정) |
|
접촉 재료 |
귀금속 / 금 대 금 |
|
단자 |
정션 박스 |
|
유지보수 |
유지보수 불필요 |
|
|
|
|
회전 방식 |
링 회전, 브러시 고정 |
|
장착 방법 |
로터 끝단은 구동 블록으로 구동; 스테이터 끝단은 볼트로 고정 |
|
하우징 재질 |
Q235A 강철 (RAL 7035 페인트 마감) |
|
기타 |
히터 220 V, 200 W, 온도 조절 스위치로 제어 |
개략도
당사의 서비스
1. 24시간 이내에 문의에 회신합니다.
2. 관심 있는 품목을 알려주시면 최대한 빨리 새 문의를 받은 후 합리적인 가격을 제공해 드리겠습니다.
3. 질문에 자세히 답변해 드립니다.
4. 당사 제품 사용 중 발생한 문제를 해결해 드립니다.
5. 향후 협력을 위해 샘플을 제공해 드립니다.
자주 묻는 질문
1. 저희는 무엇을 하나요?
저희는 고품질 슬립 링의 개발, 설계, 제조에 중점을 두고 회전 시스템에 대한 다양한 솔루션을 제공합니다.
2. 사업을 얼마나 오래 했나요?
CENO는 2009년부터 슬립 링 사업을 시작했습니다. 수천 명의 고객이 당사 제품 또는 서비스를 이용했습니다.
3. 슬립 링이란 무엇인가요?
슬립 링은 고정된 구조물에서 회전하는 구조물로 전력 및 전기 신호를 전송할 수 있게 하는 전기 기계 장치입니다. 슬립 링은 전력 또는 신호를 전송하면서 회전이 필요한 모든 전기 기계 시스템에 사용될 수 있습니다. 기계적 성능을 향상시키고 시스템 작동을 단순화하며 움직이는 조인트에서 떨어지는 손상되기 쉬운 전선을 제거할 수 있습니다.
4. 슬립 링을 어떻게 선택하나요?
슬립 링 솔루션을 올바르게 선택하려면 총 회로 수, 회로당 전압 및 전류, 작동 속도, 장착 유형을 포함한 애플리케이션의 작동 매개변수에 대한 세부 정보가 필요합니다. 검색을 시작하기 좋은 곳은 당사의 표준 슬립 링입니다. 맞춤형/수정된 솔루션이 가장 필요하다고 확신하거나 선택에 도움이 필요한 경우 당사에 연락하여 시작하십시오.
5. 맞춤형 슬립 링을 제공하나요?
예, 맞춤형/수정된 솔루션이 가장 필요하다고 확신하거나 선택에 도움이 필요한 경우 당사에 연락하여 시작하십시오. 당사의 엔지니어는 귀하의 요구에 맞는 완벽한 솔루션을 제공할 것입니다.
CENO와 함께하는 이유
CENO는 슬립 링 분야에서 연구 개발, 제조 및 판매에 종사하는 기술 기업입니다. 당사는 제품 품질과 신뢰할 수 있는 성능을 보장하기 위해 고급 장비와 고정밀 테스트 장비를 보유하고 있습니다. 시설 면적은 3000 평방 미터이며 중국 선전에 위치하고 있습니다.
인증
ISO9001, CE, RoHS, UL, 방폭
CENO 장점
엔지니어링 팀의 회원들은 슬립 링 분야에서 10년 이상의 경험을 가지고 있습니다. 중요 절차를 담당하는 작업자는 모두 내부 교육을 통해 자격을 갖추었습니다.
CENO 제공 서비스
24시간, 7일 상담 서비스.
대량 및 맞춤형 생산.
360° 회전 시스템 솔루션 제공.
360° 회전 시스템에 대한 요청 사항을 언제든지 상담해 주십시오. 귀하의 문의에 신속하게 응답하는 원스톱 서비스를 제공할 것입니다.
