| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | CE,RoHS,ISO9001,UL |
| 모델 번호 | ECN000-04P2-04P1-10S-01EM |

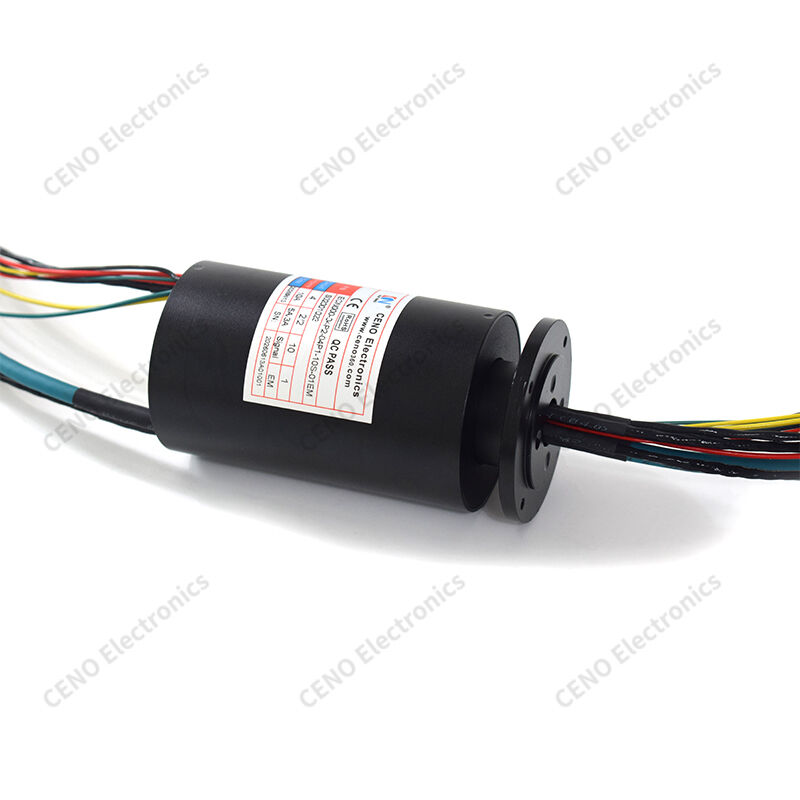

이더넷 슬립 링 100Mbps OEM 회전 커넥터
ECN000-04P2-04P1-10S-01EM는 CENO 플랜지에 장착된 이더넷 슬리프 링으로 전력을 전송하기 위해 정밀 금 콘택트 앙상블을 채택합니다.제어 신호 및 연속 360° 회전으로 100Mbps 이더넷 데이터통합 된 장착 플랜지는 추가 어댑터 없이 직접 조립 할 수 있습니다. 최적화된 차차 배선은 임피던스 일치를 보존하고 데이터 패킷 손실을 최소화합니다.이 견고한 회전 데이터 커넥터는 CE & RoHS 검사를 통과하고 중속 회전 산업 기계의 대용량 OEM 주문에 맞게 만들어졌습니다..
특징
신청서
선택 사항
사양
|
ECN000-04P2-04P1-10S-01EM |
사양 |
|
보호 등급 |
IP51 |
|
작동 습도 |
60% RH 이하 |
|
작동 온도 |
-40°C ~ +60°C |
|
와이어 사양 |
AWG17#/22# 캔 테플론, 두 코어/네 코어 트위스트 쌍 보호 케이블 (0.2 mm2), CAT6 |
|
작동 전압 |
0·48 VAC/VDC |
|
회로 수/전류 |
4회로 × 10A (48V); 2회로 × 5A (24V); 2 회로 × 3 A (24 V); 1 그룹 × CAN 1 그룹 × RS422; 1 그룹 × RS485; 1 그룹 × 100 Mbps 이더넷 |
|
다이렉트릭 강도 |
두 회로 사이 ≥500 VAC @ 50 Hz |
|
단열 저항 |
≥100 MΩ @ 300 VDC |
|
접촉 저항 변동 |
≤ 30mΩ (600 rpm에서 작동할 때) |
|
납 길이 |
로터: 500mm; 스테터: 500mm |
|
작동 속도 |
0~60회속 |
|
장착 방법 |
로터 끝은 고객이 공급하는 샤프에 나사로 고정되어 있습니다. |
|
접촉물질 |
귀금속 |
|
주택 재료 |
알루미늄 합금, 샌드브래스트 및 검은 색 애노이드 |
윤곽 도면
