| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | CE,RoHS,ISO9001,UL |
| 모델 번호 | ECN000-08P5-02P2-01F |

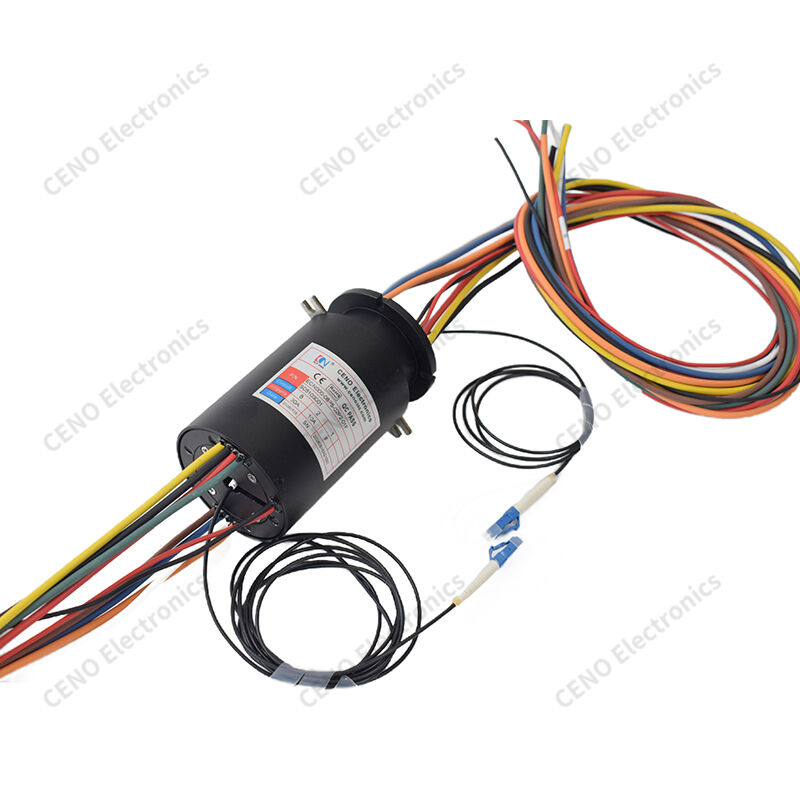

오프토 전기 하이브리드 플랜지 슬라이드 링 360도 연속 회전
ECN000-08P5-02P2-01F는 CENO 광 전기 하이브리드 플랜지 슬립 링으로 전기 접촉 모듈과 광섬유 회전 관절을 결합합니다. 360° 연속 무제한 회전을 지원합니다.전력 전달, 제어 신호와 고속 광 데이터 동시에 금 합금 접촉은 안정적인 전기 성능을 보장하고 독립 광 단위는 낮은 손실 광섬유 통신을 실현합니다.CE 및 RoHS 인증, 그것은 OEM 회전 장비 및 대량 산업 회전 시스템 조립에 설계되었습니다.
특징
신청서
선택 사항
사양
|
ECN000-08P5-02P2-01F |
사양 |
|
보호 등급 |
IP65 |
|
작동 습도 |
10~90% RH 이하 |
|
작동 온도 |
-30°C ~ +80°C |
|
와이어 사양 |
AWG12# 캔 테플론; AWG17# 캔 테플론 |
|
작동 전압 |
0~350 VDC |
|
회로 수/전류 |
8 회로 × 30A; 2 회로 × 10A |
|
다이 일렉트릭 강도 |
두 회로 사이 ≥1000 VAC @ 50 Hz (P) |
|
단열 저항 |
≥ 300 MΩ @ 500 VDC (P) |
|
접촉 저항 변동 |
≤ 30mΩ (50 rpm 동작) |
|
와이어 길이 |
로터: 1000mm; 스테이터: 2000mm |
|
작동 속도 |
0~250회속 |
|
장착 방법 |
플랜지로 고정된 스테이터 끝; 평평한 위치로 구동되는 로터 끝 |
|
접촉물질 |
귀금속 |
|
주택 재료 |
스테인리스 스틸 + 알루미늄 합금 |
|
|
|
|
채널 수 |
1 |
|
섬유 모드 |
단일 모드 (9-125μm) |
|
작동 파장 |
1310/1550 nm |
|
삽입 손실 |
≤1.5 dB |
|
수익 손실 |
≥40 dB |
|
케이블 길이 |
스테타터: 2000mm, 로터: 1000mm |
|
커넥터 타입 |
둘 다 LC |
윤곽 도면
통합 슬리프 링은 CENO 비 표준 시리즈입니다. POWER / SIGNAL + FIBER OPTIC ROTARY JOINT 특수 응용 프로그램에 따라 설계, 전류, 신호 회로 및 광섬유 관절을 통합합니다.그 전류는 수 백 Amp에 도달 할 수 있고 그 신호는 관련 응용 프로그램에 대한 모든 종류의 신호 유형 기반을 커버 할 수 있습니다.. 광섬유 관절은 신호 채널에서 수십 개의 채널에 diverous 채널과 sigell 모드 및 멀티 모드를 포함합니다. 이러한 종류의 통합 슬리퍼링은 좋은 성능과 다양한 기능을 얻습니다.그 다음 그것은 옵션 전기 크레인에서 널리 사용됩니다.
