| 원래 장소 | 중국 |
| 브랜드 이름 | CENO |
| 인증 | CE,RoHS,ISO9001,UL |
| 모델 번호 | ECN000-08P-54S-02F |

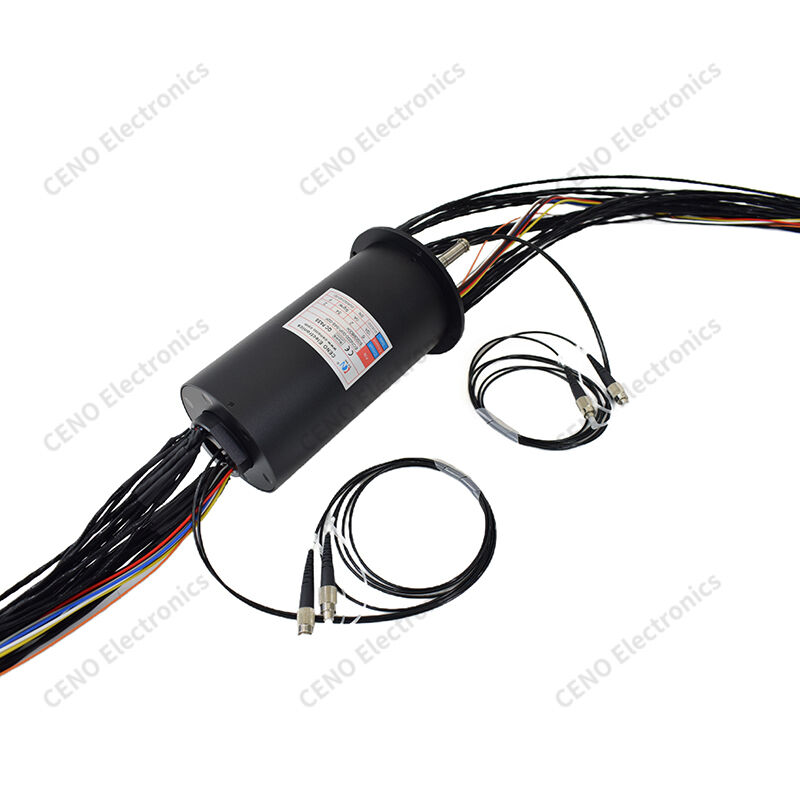

해양 계측기 및 공장 자동화를 위한 광전기 슬립 링
ECN000-08P-54S-02F 는 CENO 플랜지 타입 광전기 슬립 링으로, 솔리드 회전 샤프트와 전기 접점 어셈블리 및 광섬유 회전 커플러를 통합합니다. 전력, 제어 명령 및 고속 광 데이터를 전달하기 위해 무한 360° 회전을 가능하게 합니다. 귀금속 접점은 안정적인 전기 성능을 보장합니다. 별도의 광 경로는 최소 신호 감쇠를 유지합니다. CE 및 RoHS 승인, 중장비 OEM 회전 기계 및 대량 시스템 통합을 위해 제작되었습니다.
특징
응용 분야
선택 사항
사양
|
ECN000-08P-54S-02F |
사양 |
|
보호 등급 |
IP51 |
|
작동 습도 |
60% RH 이하 |
|
작동 온도 |
-40 ~ +55°C |
|
보관 온도 |
-50~+70°C |
|
와이어 사양 |
AWG14#/22# 주석 도금 테플론 @UL; 2심 트위스트 차폐 케이블 (0.14 mm²); CAT5e |
|
작동 전압 |
0–220 VAC/VDC |
|
회로 수/전류 |
6회로 × 10 A (220 V); 2회로 × 5 A (24 V); 44회로 × 신호; 2그룹 × RS422 |
|
내전압 |
두 회로 간 (전력) ≥1000 VAC @ 50 Hz; 두 회로 간 (신호) ≥300 VAC @ 50 Hz |
|
절연 저항 |
전력 ≥500 MΩ @ 500 VDC; 신호 ≥100 MΩ @ 100 VDC |
|
접점 저항 변동 |
50 rpm 작동 시 ≤30 mΩ |
|
케이블 길이 |
로터: 1000 mm; 스테이터: 1000 mm |
|
작동 속도 |
0–100 rpm |
|
장착 방법 |
로터 끝과 스테이터 끝 모두 플랜지로 고정 |
|
접점 재질 |
귀금속 |
|
하우징 재질 |
알루미늄 합금, 샌드블라스트 및 블랙 아노다이징 처리 |
|
기타 |
GJB150.16A-2009 진동 시험 준수 |
|
|
|
|
광섬유 모드 |
SM |
|
채널 수 |
2 |
|
작동 파장 |
1310/1550 nm |
|
삽입 손실 |
≤3.0 dB |
|
반사 손실 |
≥45 dB |
|
케이블 길이 |
로터: 1000 mm, 스테이터: 1000 mm |
|
커넥터 유형 |
FC/FC |
개략도
통합 슬립 링은 CENO 비표준 시리즈입니다. 전력/신호 + 광섬유 회전 조인트는 특수 응용 분야에 따라 설계되어 전류, 신호 회로 및 광섬유 조인트를 통합합니다. 전류는 수백 암페어까지 가능하며 신호는 관련 응용 분야에 따라 모든 종류의 신호 유형을 포함할 수 있습니다. 광섬유 조인트는 단일 모드 및 다중 모드를 포함하며 신호 채널부터 수십 개의 채널까지 다양한 채널을 제공합니다. 이 종류의 통합 슬립 링은 우수한 성능과 다양한 기능을 제공하며, 옵션 전기 크레인에 널리 사용됩니다.
